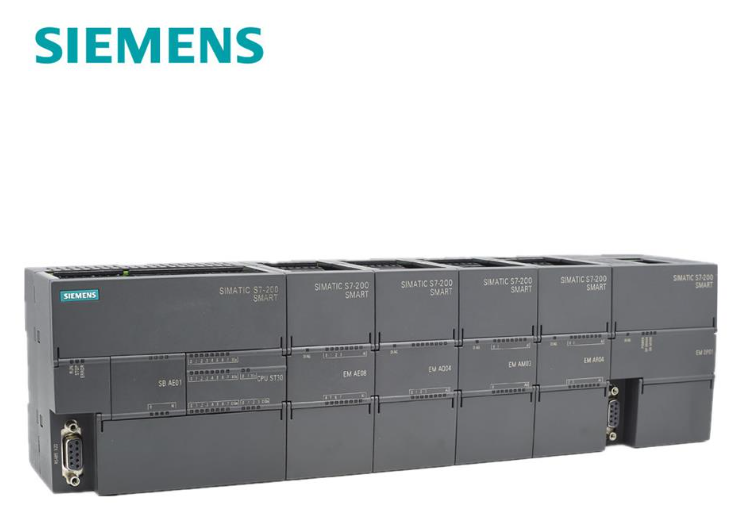

SIMATIC S7-200 (Mao, Dong)

小型可編程控制器

6ES7216-2AD23-0XB8

6ES7214-2BD23-0XB8

下圖39-1為某三角形聯接負載的三相電路，回顧我們之前所學的內容：“三相交流系統中，各輸電線線端之間的電壓，稱為線電壓;三相電源和三相負載中每一相的電壓，稱為相電壓，在星形接法時為相對中性點電壓”，從電路圖中很快就可以看出，此時負載側，線電壓是等于相電壓的。

??圖39-1

??顯然，在圖39-1的Y-△連接方式的三相電路中，負載的相電壓與電源相電壓是不相等的，若此時電源相電壓為220V，線電壓為380V，則負載的相電壓等于線電壓等于380V，所以，三相負載的聯接方式要視負載的額定電壓和電源電壓而定。

??圖39-2

??三相負載在星形連接時，其負載相電流等于負載線電流，而在三角形連接時，如圖39-2所示的某對稱三相電路，顯然線電流是不等于相電流的。若負載為感性，此時負載相電流滯后相(線)電壓一個角度，其相量圖如上。

??圖39-3

??根據基爾霍夫電流定律(KCL)：“流入結點的支路電流等于流出結點的支路電流”，圖39-2中的相電流與線電流關系如上圖39-3所示。A相的線電流等于AB相電流減去CA相電流，用相量表示，由于AB相電流與CA相電流夾角為120°，在由IA、-ICA、IAB組成的等腰三角形中，頂角為120°(ICA與-ICA相量平行，其內錯角相等)，所以兩底角各為30°。也就是說，在負載三角形連接的對稱三相電路中，線電流是滯后負載相電流30°的，且為負載相電流的根號3倍。

??在這里大家就要注意了，星形連接的三相電路中，線電壓是超前相電壓30°的，且為相電壓的根號3倍，線電流等于相電流;而三角形連接的三相電路中，線電壓是等于相電壓的，但線電流滯后相電流30°，其為相電流的根號3倍。

??上文所提的都是對稱的三相電路，那么可能就有人問了，不對稱是三相電路，電壓電流關系又是怎樣的呢?其實，不管是否對稱，根據歐姆定律，都是可以求得電壓電流的關系的，如果已知量是電壓和阻抗，那么就可以用各相電壓除以各相阻抗求得各相電流，再根據KCL求得線電流。所謂對不對稱，只不過是在對稱電路中，只需求得其中1個線電流，其余2個線電流可以根據電流的對稱性直接得出，不對稱電路中，3個線電流要分別計算，不能只求1個。

??弄清楚三相電路中的電壓、電流關系后，我們繼續學習三相電路的三相有功功率吧。在平時，可能很多朋友都知道，負載消耗的總功率P是等于根號3倍的UIcosφ，但是，這個根號3是怎么來的呢?它跟三相負載的Y接或△接是否有關系呢?答案就在下文。

??回顧我們之前所學的知識，在單相正弦交流電路中，有功功率P與電壓電流的關系如圖39-4所示，式中的U、I是單相電壓與單相電流，φ是電壓與電流的相位差。類似的，在三相電路中，三相負載消耗的總有功功率為各相負載消耗的有功功率之和，即P =PA PB PC。

??圖39-4

??一般三相電源都是對稱的，若此時三相負載也對稱，則該三相電路為對稱電路，顯然，此時的三相總功率為3倍的某相功率。該功率與線電壓、線電流的關系如下圖39-5所示，不管三相負載是三角形聯接或是星形聯接，三相負載消耗的總功率表達式都相同，為根號3倍線電壓與線電流與阻抗角余弦值的乘積。當然，也只有三相對稱的時候才滿足圖39-5中的功率公式，若三相負載不對稱，就應該分別計算各相功率，再相加。

??圖39-5

??在電力系統中的各個電壓等級都是用線電壓表示的，而流過各輸電線路的電流為線電流，所以我們一般在算三相總有功功率時都是用線電壓乘以線電流，再乘以相電壓與相電流相位差(阻抗角)的余弦值，這與為什么三相總有功前面乘以根號3的原因。

??另外，如果需要計算總視在功率或無功功率，功率因數角和有功功率都已知，那么視在功率和無功功率也就可以直接利用功率三角形求出。
