戶外廣告牌安全檢測鑒定報告項目實例分析：

寧德市某某大樓屋頂設置鋼結構廣告牌，由西立面主廣告牌和南端副廣告牌，共計兩塊面板組成。
面板之間設置角鋼斜撐拉結，西立面主廣告牌設施均有由面板、支撐體系及格構式拉結體系組成，南向副廣告牌面板不設置拉結體系。

主體廣告牌結構面板由縱橫梁組成，面板總尺寸約為37.2m×4.0m。
面板未設置橫向和縱向支撐。
采用豎向懸臂格構柱式支撐結構，共設置9個支撐柱，柱截面尺寸約為0.6m×0.4m，間距約為4.5m。

廣告牌面板采用0.5mm鍍鋅鐵皮，外敷噴繪燈布。
結構體系所有構件均采用等邊鍍鋅角鋼，其中，面板縱橫梁采用L40×4.0型，支撐格構式立柱的立柱采用L50×5.0型，橫梁采用L60×6.0型或L50×5.0型，斜撐采用L40×4.0型。
支撐結構格構式拉結構件和格構式縱向支撐構件，均采用L40×4.0型角鋼。

根據現場檢測結果，該戶外鋼結構屋面廣告牌設施由西立面主廣告牌和南端副廣告牌兩部分組成，面板結構由縱橫梁組成，采用鍍鋅面板及噴繪燈布，但無縱橫支撐設置。
支撐體系采用懸臂格構式支撐柱，以建筑主體女兒墻作為固**，支撐柱間上部設置一道格構式縱向支撐，并增設三道格構式支撐柱拉結構件

1．現場根據CJJ 149-2010和CECS148:2003等相關規范對廣告牌設置的規范性進行調查。
根據檢測結果，該廣告牌結構體系在基本規定、結構設計、結構構造以及電氣系統設計方面基本滿足規范要求，但面板結構縱橫向支撐設置不足，防雷系統未與建筑主體防雷系統有效連接。
另外，在廣告設施設置要求方面，該廣告牌底部構件高度**過規范適宜高度限值。

2．根據現場檢測結果，該戶外鋼結構屋面廣告牌設施由西立面主廣告牌和南端副廣告牌兩部分組成，面板結構由縱橫梁組成，采用鍍鋅面板及噴繪燈布，但無縱橫支撐設置。
支撐體系采用懸臂格構式支撐柱，以建筑主體女兒墻作為固**，支撐柱間上部設置一道格構式縱向支撐，并增設三道格構式支撐柱拉結構件。

3．根據材料強度檢測與計算結果，所有測試構件材料強度測試均值為519.6MPa，其中，較大測試均值為626.2MPa，較小測試均值為464.4MPa，滿足材質為Q345級鋼的要求。

4．根據構件截面尺寸檢測數據，參照國家標準《熱軋型鋼》（GB/T 706-2008）對型鋼尺寸偏差允許值范圍的要求，抽檢的結構構件的截面尺寸部分肢長不滿足規范限值要求。

5．根據構件涂層厚度檢測數據，參照行業標準《城市戶外廣告設施技術規范》（CJJ 149-2010）和協會標準《戶外廣告設施鋼結構技術規程》（CECS148:2003）關于鋼結構廣告牌構件涂裝防腐涂層厚度的要求，本項目所有抽檢鋼構件表面涂層厚度基本不滿足規范要求，但部分構件涂層厚度偏小。

6．參照協會標準《戶外廣告設施鋼結構技術規程》（CECS148:2003）對立柱安裝允許偏差為H/1000的要求，本工程大部分測點均已達到或**過該規范限值要求，但現場未發現因廣告牌結構傾斜造成的焊縫開裂或螺栓松動問題。
說明該廣告牌支撐桁架立柱安裝誤差較大。

7．根據表觀病害現場普查結果，該屋頂廣告設施結構體系表觀病害主要表現為以下方面：部分支撐結構節點處存在涂層損傷，構件輕微銹蝕現象；部分面板內側涂層起皮，個別面板輕微銹蝕；主面板個別立柱下端水平支撐（橫梁）及斜桿缺失等。

8．根據以上檢測與分析結果，該屋頂鋼結構廣告牌在結構布置、構件截面尺寸、防腐涂層厚度及構件變形等各個方面均存在不滿足相關規范要求的問題，但考慮到該廣告牌設施整體質量較好、節點連接較為，且增加多道拉結穩固措施。
因此，在正常使用條件下，該廣告牌設施基本能夠滿足安全使用要求。

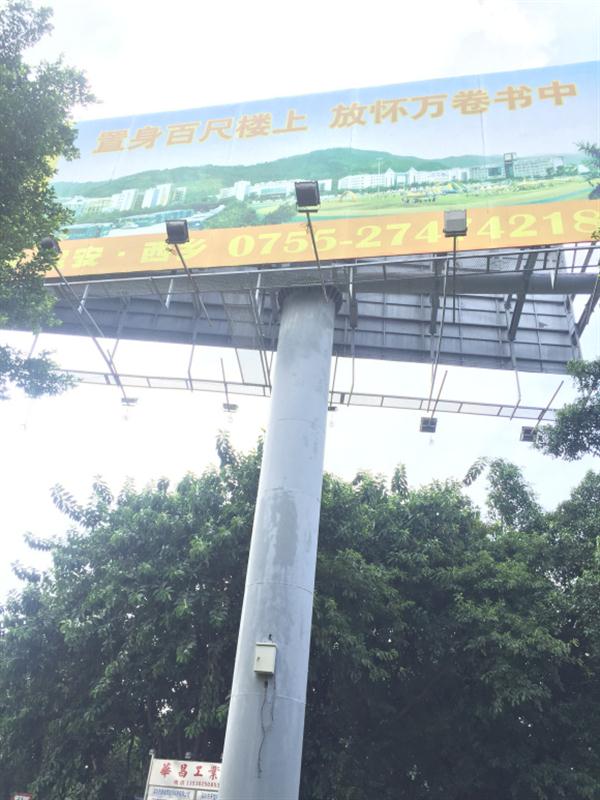

戶外廣告牌質量檢測鑒定項目實例分析：

結構質量檢測
1）該廣告牌鋼骨架與支撐桿均采用焊接，現場對該廣告牌上部結構的鋼結構焊縫進行了外觀質量檢測：牌面桁架連接焊縫、牌面桁架與支撐桁架連接焊縫滿足《建筑鋼結構焊縫技術規程》JGJ 81－2002 三級焊縫的質量要求；支撐桁架與套管連接焊縫、套管連接焊縫、支撐肋與立柱間連接焊縫、支撐桁架連接焊縫未焊滿，表面夾渣、接頭不良、局部銹蝕等情況較嚴重，焊縫質量**《建筑鋼結構焊縫技術規程》JGJ 81－2002 三級焊縫的要求。
該廣告牌立柱采用對接焊縫，采用超聲波探傷法對其進行檢測，所測焊縫的內部質量均達到《建筑鋼結構焊縫技術規程》JGJ 81－2002 中的一級焊縫標準。
該廣告牌立柱與基礎連接法蘭處錨栓未見松
動、斷裂、缺失等連接不良現象。

2）該廣告牌大部分桁架桿件均出現涂層剝落、皺皮、毛刺、露鐵等現象；抽取部分主要桿件完好部位，采用涂層測厚儀對其進行涂層厚度檢測，所測測點的測量值均小于125μm。

3）根據現場實際情況，經檢測：該廣告牌立柱柱**水平位移為51.2mm（向南）；立柱上法蘭間接觸面間隙較小、較好，貼合率大于90%；邊緣較大間隙小于0.3mm。
該廣告牌上部桁架結構銹蝕嚴重，橫梁及各支撐桁架桿件均有銹蝕、露鐵現象，且表面粗糙、涂層表面光澤失去達30%，面漆脫落、風化龜裂大于30%，所測部分桿件局部銹蝕較大深度為0.25mm。
該廣告牌各橫梁、支撐桁架、橫向聯系桁架、橫撐、牌面桁架各構件未見明顯屈曲等變形。

2.3 承載力驗算
對于既有廣告牌，特別是無正規設計圖紙或圖紙缺失的，應根據實測結構布置、截面尺寸等，對整個廣告牌結構的承載力及穩定性進行驗算，并根據驗算結果，對其進行安全性鑒定評級。
應用有限元軟件SAP2000 對該廣告牌主體結構進行模型分析。
計算時取基本風壓系數為0.45kN/m2；地面粗糙度為B 類；風荷載體型系數取1.3，現場采用
里氏硬度計法結合取樣檢驗鋼材抗拉強度，鋼材牌號取Q235B本廣告牌結構受水平荷載作用控制且豎向荷載較小，故在荷載組合分析時著重考慮了風荷載的影響，依據作用對結構較不利原則，分析時風荷載的分項系數取1.4。
計算結果為該工程橫梁、支撐桁架弦桿的計算應力均**鋼材的容許應力（抗力與荷載效應之比0.85），且支撐桁架斜桿和橫撐局部穩定性不足。

2.4 鑒定結論
根據驗算結果，該既有廣告牌上部結構的橫梁、支撐桁架的安全等級評定為Du級；各桿件連接方式正確，但焊縫質量較差，存在明顯的表面缺陷，構件銹蝕嚴重，結構整體性等級評定為Cu級；立柱柱**水平位移>H/400，側向位移評定為Cu級；上部結構的安全性等級為Du級。
根據檢測鑒定結果，該廣告牌上部桁架結構必須及時采取相應補強加固措施；對該廣告牌立柱、桁架各桿件涂裝進行除銹、重新涂裝處理，亦可拆除重建。

廣告牌的相關規定：

1、變形規定

1.1落地式廣告牌鋼結構，在風荷載(標準值)作用下，結構**點的水平位移不應**過該點離地高度的1/100，棟梁的容許度為L/150（L為棟梁跨度）。

1.2墻面式廣告牌鋼結構，在風荷載(標準值)作 用下，懸臂梁的容許撓度為L／150(L為懸臂長度)。
  “
1.3屋頂式廣告牌鋼結構，在風荷載（標準值）作用下，立柱和橫梁的容許變形和落地式廣告牌鋼結構要求相同
2、基礎和連接部件的設計   。

2.1戶外廣告牌的地基與基礎設計，除本標準有特 殊規定外，可采用GB 50007.
2.2戶外廣告牌的基礎應避開地下管線，其間距必 須滿足有關管線安全距離的規定。

2.3落地式廣告牌基礎選型。
應根據建設場地土的 條件和結構的要求確定。
地基、基礎均應進行強度計算（包括抗.抗拔、抗彎和抗傾覆)。
必要時還應進行地基抗滑穩定驗算。

2.4當基礎處于地下水位以下時。
應考慮地下水對基礎及覆的浮力作用，并確定地下水對基礎有無侵蝕性及進行相應的防侵蝕處理。

2.5當?shù)鼗能浫跬翆虞^深厚，上部荷載大而集中， 采用淺基礎已不能滿足落地式廣告牌結構對南基載力和變形要求時可考慮地基處理或采用樁基礎。
樁基礎計算可按JGJ 94的規定進行
2 .6廣告牌鋼結構與混凝土結構之間應采用**預埋件連接，嚴禁采用摩擦型膨脹螺栓錨固。
當確無條件設置**預埋件時，應采取其他的連接措施,但必須通過受力計算與試驗驗證，以確保安全。

2. 7對于附設在樓面和墻面上的廣告牌鋼結構，當采用螺栓或焊縫與原房屋結構連接時，應對連接螺栓或焊縫按結構整體抗傾覆進行計算。
螺栓或焊縫的計算應力不應大于承載力設計值的75％。

3、廣告牌與墻面的連接部件
3 .1 墻面廣告牌應附設在房屋或構筑物的墻面上,應確定或驗算房
屋或構筑物墻面能地承受廣告牌傳遞的力，并有必要的安全儲備。

3. 2墻面廣告牌連接部件可用焊接、螺栓或錨栓與墻面的柱或梁
中的預埋件連接，也可采用質量合格的化學錨栓和植筋連接，嚴禁采用
摩擦型膨脹錨栓連接。

3.3墻面廣告牌連接部件與房屋或構筑物墻面的連接，應按正常內力的2．0倍驗算安全性，且應采取措施嚴防高空墜物。

3.4 支承螺栓或錨栓的混凝土埋置深度應達到(30～40)d(d為螺栓直徑)，錨栓的安裝應滿足所用產品的技術要求。
當埋置深度不夠時，應采取螺栓對穿夾板的連接方式，同時還應有足夠厚度的混凝土保護層。

4、廣告牌與屋頂?shù)倪B接部件
4 .1屋頂廣告牌連接部件的布置應與屋頂柱網布置相協調，應能直接承擔廣告牌結構傳來的壓力、拔力和剪力。

4 .2屋頂廣告牌可用焊接、螺栓或錨栓與屋頂梁或柱中的預埋件連接，并應地將廣告牌支座承受的荷載分散傳遞至下部結構。

4. 3屋頂廣告牌的連接部件嚴禁采用摩擦型膨脹螺栓連接，可采用質量合格的化學錨栓和植筋連接。
