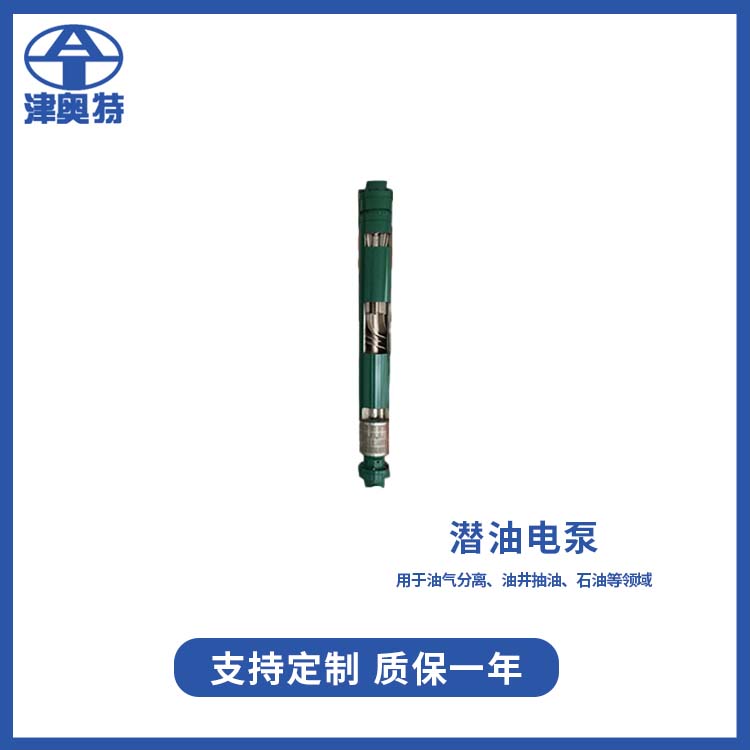

小直徑潛油泵機組構成：

    1.潛油電泵井下部分：電機、保護器、油氣分離器（或進口段）、潛油泵、PSI、電纜、止回閥、泄流閥等。

    2.電動潛油離心泵機組井下部分為細長圓柱體結構，長度可達幾十米，電機、保護器、油氣分離器（或進口段）、潛油泵的軸均用花鍵套連接，外殼用法蘭螺栓連接。

    3.潛油離心泵井上部分：變壓器、控制柜（控制站）、接線盒等。

    小直徑潛油泵保護器作用：

    電動潛油離心泵保護器放在分離器（或進口段）和潛油電機之間，它像是一個紐帶一樣，起到起承轉合的作用。其作用：

    1.保護器通過止推軸承平衡潛油電泵的軸向力

    2.保護器對電機起到密封的作用，使電機油不被污染

    3.平衡電機內腔和外界的壓力不平衡

    4.潛油離心泵給電機補充電機油

    小直徑潛油泵產品特征：

    1、防沙型潛油電泵利用計算機輔助三維規劃。

    2、防沙型潛油電泵譜規模廣大。

    3、浮動、半浮及全壓縮式結構及防砂、防腐規劃,能習慣不同的工況。

    4、精細鑄造含鎳葉輪具有安穩和杰出的作業性能。

    5、MonelK-500高強度軸。

    6、減磨墊選用CEF酚醛布板材。

    7、硬質合金對硬質合金。

    8、338/38562規劃具有與REDA產品相同的連接尺度。

    9、540系列防沙型潛油電泵為自行規劃的產品。
