1.1 適用范圍

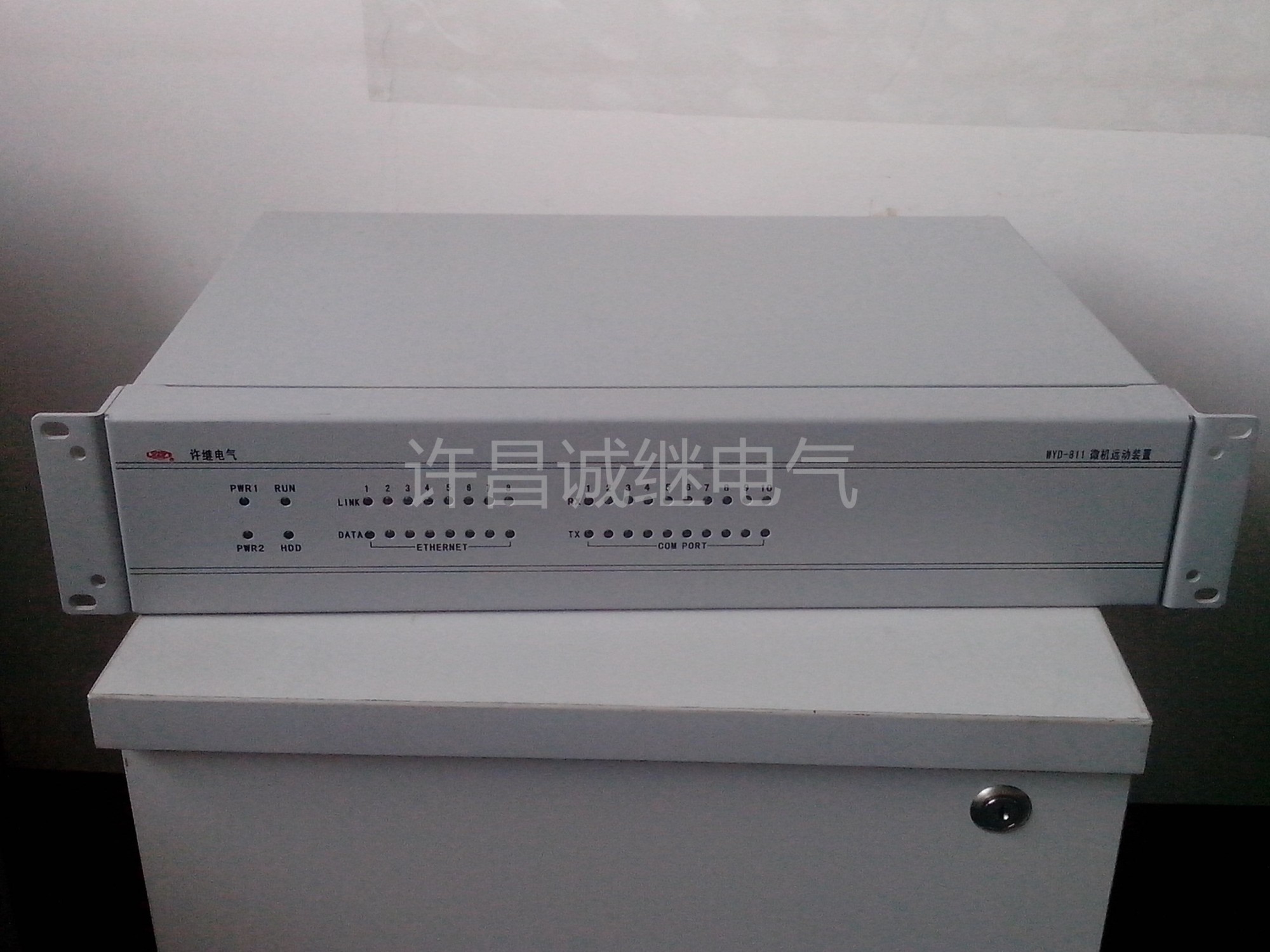

WYD-800系列微機遠動裝置采用32位嵌入式微處理器，基于國際lingxian的實時多任務嵌入式操作系統開發，適用于各種電壓等級變電站自動化系統以及電廠等其它一些自動化系統中，將采集到的系統數據通過電力線或光纖等通訊介質用約定的通訊規約傳送到遠方控制中心。其中WYD-801型裝置適用于35KV及110KV以下的變電站自動化系統；而WYD-802和WYD-803則應用比較靈活，根據需要可用于500kV及以下各種電壓等級變電站自動化系統中。另外，WYD-801/802為全封閉機盒，一般安裝于屏（柜）后；而WYD-803是高度1U寬度19英寸的標準機箱，安裝于屏(柜)上。

1.2 功能特點

1.2.1裝置功能

1. 采集各種微機保護、測控裝置；

2. 采集各種自動裝置信息、智能電表信息；

3. 實現遠動通信、與集控中心通信；

4. 支持多種遠動通信規約，如DL/T 451-1991（CDT）、DL/T634.（IEC）、DL/T634.（IEC）、SC1801、N4F、XT9702、         DISA等；

5. 轉發數據信息編輯、合成；

6. 支持冗余雙以太網數據通信；

7. 雙機互為熱備功能（含通道切換、時鐘源切換）

8. 通過GPS可實現自動對全站對時；

9. 各設備、裝置通信狀態檢查和監視；

10. 通過網絡聯機維護，用于維護調試。

1.2.2裝置特點

1. 采用高性能的新硬件結構，取消插槽，無需散熱風扇。整個設備采用外殼散熱片,實現全封閉結構。

2. 增強通訊功能：配置多種通訊端口，如RS232、RS422/485、以太網等端口，并且可靈活配置支持多種通訊規約。

3. 多種機箱形式，便于就地和組屏安裝。

4. 采用先進的工業級芯片，電氣隔離和電磁屏蔽設計符合guojibiaozhun，裝置的硬件系統具有極高的抗干擾能力和工作可靠性；

5. 采用實時嵌入式操作系統RTOS，支持多線程搶占式多任務，八個優先級，支持優先級繼承及糾正優先級倒置，具有良好的可靠性及穩定性。

6. 軟件的編程采用客戶/服務器模式，采用模塊化設計完成邏輯上獨立的功能；遵循開放系統要求，提供gaoji數據訪問接口，用戶可以實現定制擴展功能。

7. 能夠?qū)崿F(xiàn)雙機熱備份自動切換功能，極大增強了系統的可靠性；

8. 可以與變電站自動化系統中的五防應用相互配合，實現對遠方控制操作、就地調試檢修的防誤閉鎖。

9. 在完成數據轉發工作的同時，可以實現轉發數據信息的監視、原始網絡報文的監視、采用歷史數據庫保存事件記錄和所有的控制操作、瀏覽測控設備及保護設備全部數據以及方便的調試手段等就地監控功能，主站數據處理能力強大，操作方便，人機界面友好。

10. 同間隔層通訊支持雙網的工作方式，根據對網絡運行狀態的監測，如果當前的網絡通道出現故障或者通信質量不滿足運行要求時，自動采用處于正常狀態的另一網絡通道。

1.3 環境條件

1.  環境溫度：-10～+50℃，24小時內平均溫度不超過+35℃。

2.  貯存溫度：-20～+70℃，在極限值下不施加激勵量，裝置不出現不可逆變化，溫度恢復后，裝置應能正常工作。

3.  相對濕度：在40℃時不超過95%。

4.  大氣壓力：80～110kPa。

5.  工作位置：偏離基準位置不超過5°。

6.  裝置周圍不允許有爆炸危險的介質，周圍介質中不應含有腐蝕金屬和破壞絕緣的氣體及導電介質，不允許充滿水蒸汽及有較嚴重的霉菌存在。

7.  使用地點應具有防御雨、雪、風、沙、灰的設施。
