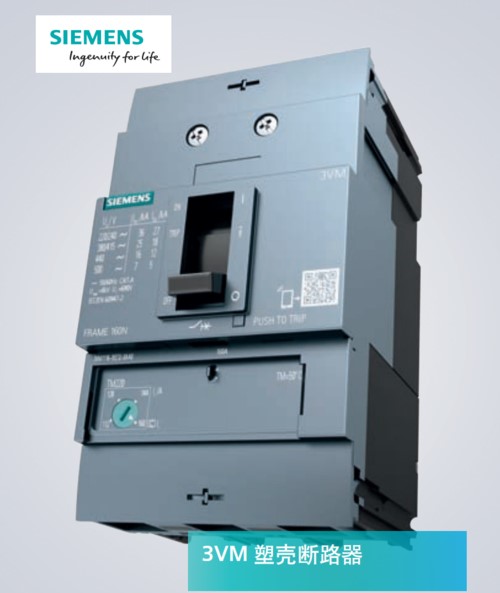

3VM 塑殼斷路器應用于基礎設施、商業樓宇、住宅、 中小廠房和機械設備等場合。
3VM 產品線除包含各種基本單元外，還包括不可缺少的附件，可完 美滿足用戶的配用電保護要求。
3VM 塑殼斷路器具有以下優點：? 滿足配電保護、電機啟動器保護、漏電保護應用需求? 模塊化設計，安裝方便? 遵循全球適用的標準，產品質量可靠?概述3VM 塑殼斷路器是西門子配電系統中不可分割的部件，用于為人 員和財產提供保護。
全新的 3VM塑殼斷路器在內部和外部附件的模塊化方面建立了新 的標準。
模塊化的附件和部件適用于所有規格，安裝速度快，可 節省時間并降低成本。
新型 3VM 塑殼斷路器能可靠執行線路保護所需的全部任務。
3VM 系列的主要特點：? 緊湊設計? 根據規格：分為 3 極 /4 極? 分?jǐn)嗄芰?16kA ~ 55kA? 安裝方式分為固定式和插入式? 熱磁式脫扣器? 交流 / 直流應用? 固定式斷路器 50℃內無需降容（符合 IEC 60947-2）? 具有不同功能的模塊化和易于安裝的內部配件? 全系列內部附件通用新的塑殼斷路器分為 3 極和 4 極（100A、160A、250A、400A、 630A）。
根據具體系列和規格，斷路器的額定工作電流范圍 16 A 到 630A， 額定電壓高達 500 V。
緊湊的設計 得益于 70 mm 的安裝深度和 45 mm 的蓋板高度，規格為 100 A、160 A 和 250 A 的 3VM塑殼斷路器用于電纜和線路保護， 尤其適合電氣安裝領域。
對于這些應用，也有廣泛的可用附件，如在標準導軌上安裝的適配器以及可安裝在側面的剩余電流裝 置（RCD110 和 RCD210）。
熱磁脫扣器 熱磁式脫扣器是基本脫扣器，用于提供過載和短路保護。
它適用于三相交流電網、400 Hz 應用和直流應用。
塑殼斷路器和附件系統新型 3VM 塑殼斷路器附有定制的系列內部和外部附件，可靈活安 裝在任意規格的斷路器中（取決于附件的類型）。
設計集成系統：3VM 塑殼斷路器在技術特點和功能范圍以及人體工學設計上均建 立了新的標準。
在操作、功能和安裝方面，新的 3VM系列是一種完全集成的系統。
這一原則體現在基本單元和所有內部附件和外部部件。
3VM 塑殼斷路器的內部附件和外部部件的優點如下：? 標準化的操作方式? 標準化的功能? 標準化的安裝流程? 100 A~630 A 范圍內采用標準化的附件（如輔助觸點、輔助脫 扣器等）安裝方式：1.固定式2.插入式3.DIN 導軌適配器適合所有安裝條件的斷路器新的塑殼斷路器系列可以配備附加組件，能夠在任何位置實現所有功 能切換，這一特點為系統設計人員提供了極大靈活性。
可使用以下組件來適合相應安裝位置：? 手柄? 正面旋轉操作機構? 門耦合旋轉操作機構當 3VM 塑殼斷路器處于斷開位置時，它能按照 IEC 60947-2 和 IEC 60204-1 的要求可靠斷開所有電流通路。
主切換功能不會因安裝以下附件而被削弱：? 手動操作機構? 剩余電流保護裝置分?jǐn)嗄芰︻~定極限短路分?jǐn)嗄芰?/cu 作用于配電系統短路電流的大值， 是保護裝置按照規定應該具有的切斷能力。
根據具體規格和額定工作電流范圍，新型 3VM 塑殼斷路器具有各 種分?jǐn)嗄芰Φ燃?jí)。
? 3 到 4 極 3VM 系列在 415 V AC 下的分?jǐn)嗄芰o助觸點：3VM 塑殼斷路器的所有輔助和報警觸點都屬于一體化的附件范圍。
只需將輔助觸點簡單地卡裝到位，并通過單元正面提供的附件隔室 連接到手柄的左側和右側。
輔助觸點 AUX的作用是指示塑殼斷路器主觸頭的位置。
輔助觸點隨塑殼斷路器的主觸頭同步開閉。
每次斷路器產生脫扣動作時，無論脫扣原因是什么，脫扣報警觸點 TAS 都會發出信號。
每當塑殼斷路器切換到 TRIP（脫扣）位置時，脫扣報警觸點都會動作。
專用的電子兼容部件可用于需要將輔助觸點信號連接到自動化系統 的應用場合。
輔助脫扣器：輔助脫扣器可實現斷路器的遠程電氣脫扣， 可用于監控控制電路 或主電路，可針對電源故障之后的意外重啟等情況提供保護。
當所監控的電路的額定電壓跌落到小允許限值以下或者完全失效 時，欠壓脫扣器就會將 3VM 塑殼斷路器脫扣。
分勵脫扣器可用于將 3VM塑殼斷路器遠程脫扣。
優點? 內部附件非常容易安裝，無需工具即可將附件在附件室內卡裝就 位并連接到手柄的左側和右側。
? 可通過適用于橫截面積大為 2.5 mm2 的輔助導線的螺釘型端 子來連接附件。
這些端子位于單元的前面，接線方便。
? 所有輔助和報警觸點都設計為轉換觸點，因此設計和安裝的靈活 性較高。
? 附件室蓋板上刻印的符號指示出內部附件的安裝位置。
應用手動操作機構手動操作機構用于 3VM 塑殼斷路器的手動操作，既可直接在斷路 器上操作，又可通過柜門操作。
正面旋轉操作機構：正面旋轉操作機構直接安裝在塑殼斷路器上，帶或不帶門互鎖系統。
該操作機構的防護等級為IP30。
門互鎖機構在塑殼斷路器合閘后 將柜門鎖定，但在必要時也可解鎖。
門耦合旋轉操作機構：通過門耦合旋轉操作機構，可從柜門操作塑殼斷路器。
門外操作手柄 的防護等級達到IP65，并配有門互鎖系統和公差補償功能。
選型訂貨                            更多訂貨號及報價歡迎來電咨詢
