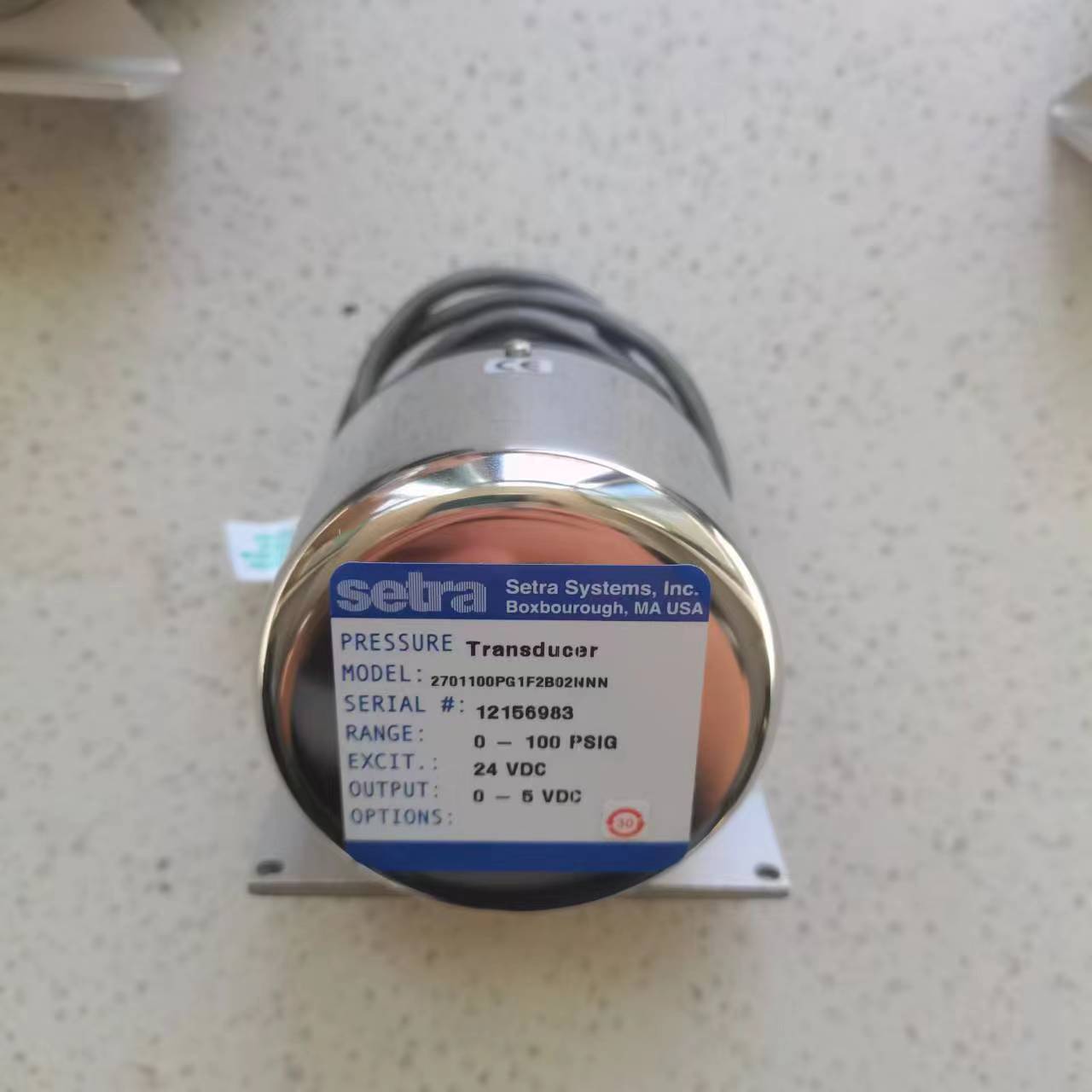

2701100PG1F2B02NNN美國西特setra壓力變送器大氣壓力變送器

Setra270 常用型號：

2701600MA1F2B10NNN，2701100PG1F2B10NNN，2701100PG1F2B02NNN，2701800MA1F2B02YNN

setra 270 型是 Setra 性能較高的模擬傳感器，適合大氣壓、絕壓和表壓測量。長達數十年之久的裝機歷史為其贏得了良好的口碑，至今仍是各類關鍵應用的信賴之選。該產品采用陶瓷材料敏感元件，精度達 ±0.03% FS，工作溫度范圍寬，性能優于環境檢測市場的許多同類產品，此外，還提供豐富的選項，滿足各類高規格應用需求，使之  易于安裝，數據采集質量  高。適合 應用的高精度產品

作為 Setra 制造的精度較高的模擬傳感器，其精度可達0.03% FS，非常適合精密測量決定應用成敗的關鍵設施。

  的陶瓷敏感元件

Setra 270 型是一種可變電容傳感器，內置由陶瓷材料和玻璃 及 黃 金 熔 融 而 成 的 SETRACERAM . 壓 力 感 應 元件。這種  的材料和設計能實現業內  的溫度影

響性能和低遲滯，確保在 應用中  運行。與其他不銹鋼產品相比，陶瓷元件性能  好，測量  準確，測試結果  佳。

安裝靈活

Setra 270 型提供兼容現有應用的多種機械和電氣選項，有助于縮短工程設計時間，從而加快項目進度。

美國西特setra 270壓力變送器大氣壓力變送器的技術參數

精度1（恒溫下） ±0.05% FS

非線性度          ±0.05% FS 端點法

                          ±0.03% FS 較佳擬合直線

遲滯 <0.01% FS（典型值）

 分辨率 無限，僅受輸出噪聲的限制 （0.005%FS

西特270的溫度影響

補償范圍℃              -1~+49

零點漂移                  %FS/50℃

大氣壓                      ±0.18

其他范圍                   ±0.09

導熱系數靈敏度       ±0.09

長期  性                < ±0.1% FS/年

預熱漂移                   < ±0.04% FS（恒溫下開機20分鐘后）

時間常數                  <10 ms（輸入階躍壓力達到90%穩態輸出所需的時間）

Setra270環境參數

工作溫度℉ (℃)           -18~+80

儲存溫度℉ (℃)           -54~+120

振動                               2g（5 Hz~500 Hz）

加速度                           10g

沖擊                               50g工態，周期為10ms的半正弦波

電氣連接                       2英尺多芯電纜

重量（近似值）           250克

Setra270壓力介質;                   與硬質氧化鋁、氧化鋁陶瓷、黃金、碳氟橡膠密封劑及丁腈橡膠O型圈兼容的非                 冷凝空氣或氣體

Setra270的電氣參數

電路3 4線制         （+Exc， -Exc， +Out， -Out）

激勵              24 VDC (22-32 VDC)

                     12VDC (11-15 VDC)

                     反接線保護

輸出4            0至5 VDC 5

絕緣性能      在 體間的絕緣電阻較小為 25 VDC條件下，所有信號端連

輸出阻抗      <5 Ω

輸出噪聲       <200 μV RMS（0 Hz~100 Hz）

電流功耗        8 mA（0.2 W）

1. 非線性、遲滯、非重復性和標定不確定性的 RSS 值（方和根）

2. 產品在 21℃進行標定，較大溫度影響誤差從此數據得來

3.+EXC、 -EXC、 +Out、 -Out 的導線在內部公共接地。屏蔽與殼體相連。

為了獲得較佳性能， -Exc 或 -Out 兩者之一應接到殼體。出廠時，以 -Exc

接殼體（地）進行標定。在 25VDC 條件下，所有信號端接在一起對殼

體地的絕緣電阻 ≥ 100Ω

4. 采用 50KΩ 負載進行標定，可在負載 ≥ 5KΩ 時工作

5. 零點 ( 滿程 ) 輸出：出廠設定在 ± 50mV
