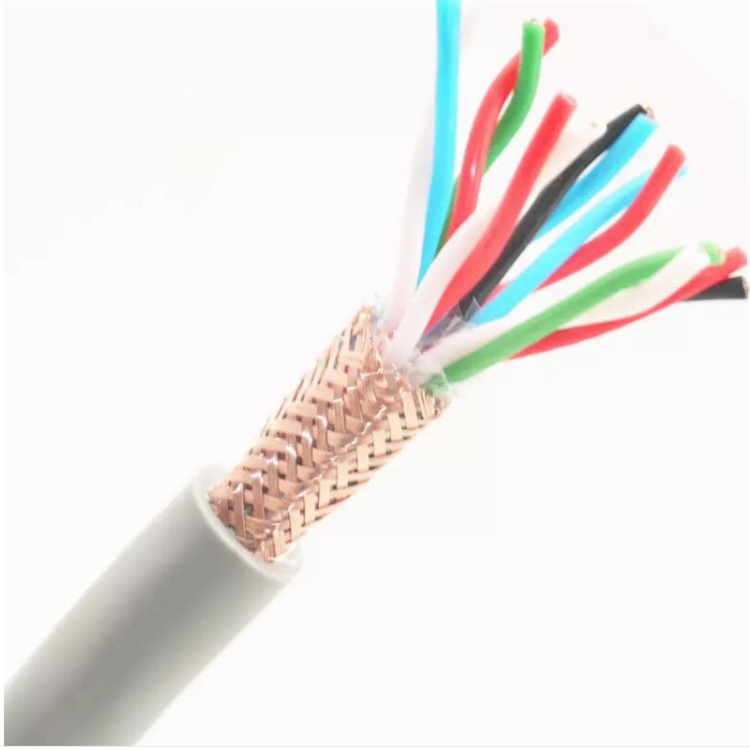

RS485 1*2*1灰色信號電纜

RS485是一個定義平衡數字多點系統中的驅動器和接收器的電氣特性的標準，該標準由電信行業協會和電子工業聯盟定義。使用該標準的數字通信網絡能在遠距離條件下以及電子噪聲大的環境下有效傳輸信號。RS-485使得連接本地網絡以及多支路通信鏈路的配置成為可能。[s1]RS485 1*2*1灰色信號電纜

RS485有兩線制和四線制兩種接線，四線制只能實現點對點的通信方式，現很少采用，多采用的是兩線制接線方式，這種接線方式為總線式拓?fù)浣Y(jié)構，在同一總線上最多可以掛接32個節點。RS485 1*2*1灰色信號電纜

在RS485通信網絡中一般采用的是主從通信方式，即一個主機帶多個從機。很多情況下，連接RS-485通信鏈路時只是簡單地用一對雙絞線將各個接口的“A”、“B”端連接起來，而忽略了信號地的連接，這種連接方法在許多場合是能正常工作的，但卻埋下了很大的隱患，原因1是共模干擾：RS-485接口采用差分方式傳輸信號方式，并不需要相對于某個參照點來檢測信號，系統只需檢測兩線之間的電位差就可以了，但容易忽視了收發器有一定的共模電壓范圍，RS-485收發器共模電壓范圍為-7到+12V，只有滿足上述條件，整個網絡才能正常工作；當網絡線路中共模電壓超出此范圍時就會影響通信的穩定可靠，甚至損壞接口；原因二是EMI的問題：發送驅動器輸出信號中的共模部分需要一個返回通路，如沒有一個低阻的返回通道（信號地），就會以輻射的形式返回源端，整個總線就會像一個巨大的天線向外輻射電磁波。RS485 1*2*1灰色信號電纜

在低速、短距離、無干擾的場合可以采用普通的雙絞線，反之，在高速、長線傳輸時，則必須采用阻抗匹配（一般為120Ω）的RS485專用電纜（STP-120Ω（用于RS485 & CAN）一對18AWG），而在干擾惡劣的環境下還應采用鎧裝型雙絞屏蔽電纜（ASTP-120Ω（用于RS485 & CAN）一對18AWG）。

在使用RS485接口時，對于特定的傳輸線路，從RS485接口到負載其數據信號傳輸所允許的最大電纜長度與信號傳輸?shù)牟ㄌ芈食煞幢?，這個長度數據主要是受信號失真及噪聲等因素所影響。理論上，通信速率在100Kbps及以下時，RS485的最長傳輸距離可達1200米，但在實際應用中傳輸?shù)木嚯x也因芯片及電纜的傳輸特性而有所差異。在傳輸過程中可以采用增加中繼的方法對信號進行放大，最多可以加八個中繼，也就是說理論上RS485的最大傳輸距離可以達到10.8公里。如果確實需要長距離傳輸，可以采用光纖為傳播介質，收發兩端各加一個光電轉換器，多模光纖的傳輸距離是5到10公里，而采用單模光纖可達50公里的傳播距離。
