PB08-1P2V PB08-1P3V PF07-PRS本實用新型屬于機械制造技術領域，涉及一種橋式起重機，具體是一種橋式起重機主起升機構。

[0002]橋式起重機是橫架于車間、倉庫和料場上空進行物料吊運的起重設備，橋式起重機的橋架沿鋪設在兩側高架上的軌道縱向運行，起重小車沿鋪設在橋架上的軌道橫向運行，構成一矩形的工作范圍，就可以充分利用橋架下面的空間吊運物料，不受地面設備的阻礙。這種起重機廣泛用在室內外倉庫、廠房、碼頭和露天貯料場等處，是使用范圍最廣、數量最多的一種起重機械。

[0003]現有橋式起重機的主起升機構通常包括兩個卷筒、兩個減速器以及兩個電動機，電動機將轉矩經減速器傳遞給卷筒，通過纏繞在卷筒上的鋼絲吊起貨物，但是，當其中一臺減速機輸出軸出現斷軸事故時，若制動力不足，卷筒在貨物包重力作用下發生回轉，會造成的貨物包墜落事故，引發危險。并且，現有橋式起重機的主起升機構通常采用四個制動器對卷筒進行制動，制動無法****同步，存在時間差，造成同步連軸器在制動時受到較大的額外扭矩，導致同步聯軸器聯接螺栓松動、剪斷，引發危險。

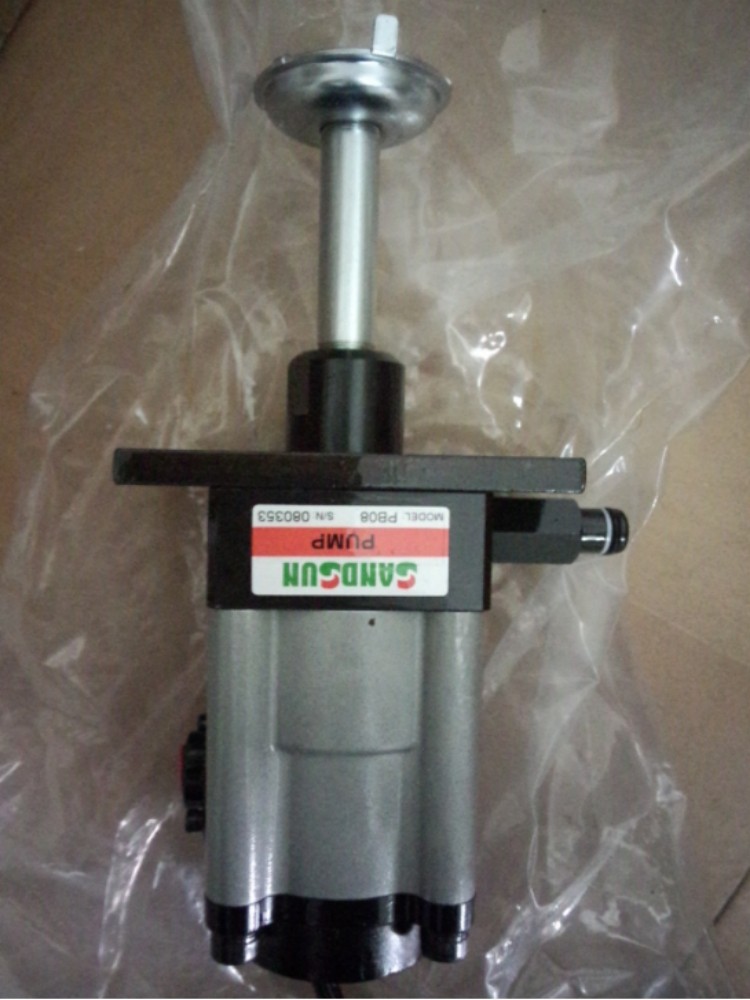

山田順SANDSUN油泵

VA06M-760，VA08-560，VA08-760，VA08-960，VA12-760，VA08M-760，VA08M-960，VA08H-760，VA08H-960，VA12-560，VA12-760，VA12-960，VA12H-760，VA12H-960，VS06M-760，VS08-560，VS08-760，VS08-960，VS08M-760，VS08M-960，VS08H-760，VS08H-960，VS10A-760，VS10M-760，VS10H-760，VS12-560，VS12-760，VS12-760，VS12-960，VS12H-760，VS12H-960 VS10AA-760 VS08A-760

鎖模油泵PA06，PA07，PA08，PA09，PA10，PA12，PA14，PA16，PC09，PC10，PC12，PC14，PC16，PC18，PC20，PC22

氣動油壓泵PA08-1P1V PA08-1P2V PA08-1P3V PA08-1P4V氣動油壓泵PC12-1P1V PC12-1P2V PC12-1P3V PC12-1P4V

PF06,PF07,PF08 PE06S-N,PF-07 PB08-1P1V PB08-1P2V PB08-1P3V PF07-PRS

本實用新型的目的在于提供一種安全穩定、可同步制動的橋式起重機主起升機構。

[0005]本實用新型的目的可以通過以下技術方案實現:

[0006]—種橋式起重機主起升機構，包括相對的分布在主小車上的兩個卷筒、兩個減速器以及兩個電動機，電動機的輸出端連接減速器的輸入端，減速器的輸出端通過連接軸連接卷筒，兩個卷筒之間通過同步萬向軸剛性連接，卷筒與同步萬向軸之間通過連接軸連接，兩側的減速器和卷筒之間的連接軸上均設有一個棘輪，兩個棘輪一側均設有一個與其相互配合的棘爪，所述的棘爪通過固定座固定在主小車上；

[0007]所述的同步萬向軸與其兩側的卷筒之間的連接軸上均設有一個制動輪，兩個制動輪一側均設有一個制動片，兩個制動片分別安裝在支架兩端，所述的支架通過其中部的伸縮氣缸驅動。
