起升機構包括5t環鏈電動葫蘆和吊具橫梁。

[0006]進一步地，鏈條安裝墊板外側設有擋邊。

[0007]進一步地，第一直梁與彎梁通過第一連接座連接，所述彎梁與第二直梁通過第二連接座連接。

[0008]本實用新型相對現有技術具有以下有益效果:本實用新型的盾構機管片運輸系統主要包括雙曲梁、行走小車和起升機構，在使用時通過起升機構抓取并吊起管片后，由行走小車沿雙曲梁移動運輸管片，運送到指定位置后通過起升機構放下管片，完成管片的運輸，本實用新型能夠?qū)⑽挥诙軜?gòu)機臺車高位的管片一次性運送到位于低位管片拼裝機進行拼裝作業，不需二次吊裝，可節省管片運送時間30%以上，極大地提高了管片運輸?shù)男省?/p>

【附圖說明】

[0009]圖1為本實用新型的結構示意圖；

[0010]圖2為本實用新型鏈條安裝墊板的結構示意圖。

[0011]本實用新型附圖標記含義如下:1、第一直梁;2、彎梁;3、第二直梁;4、第一連接座；

5、第二連接座;6、擋邊;7、鏈條安裝墊板;8、行走小車;9、起升機構；1、鏈條。

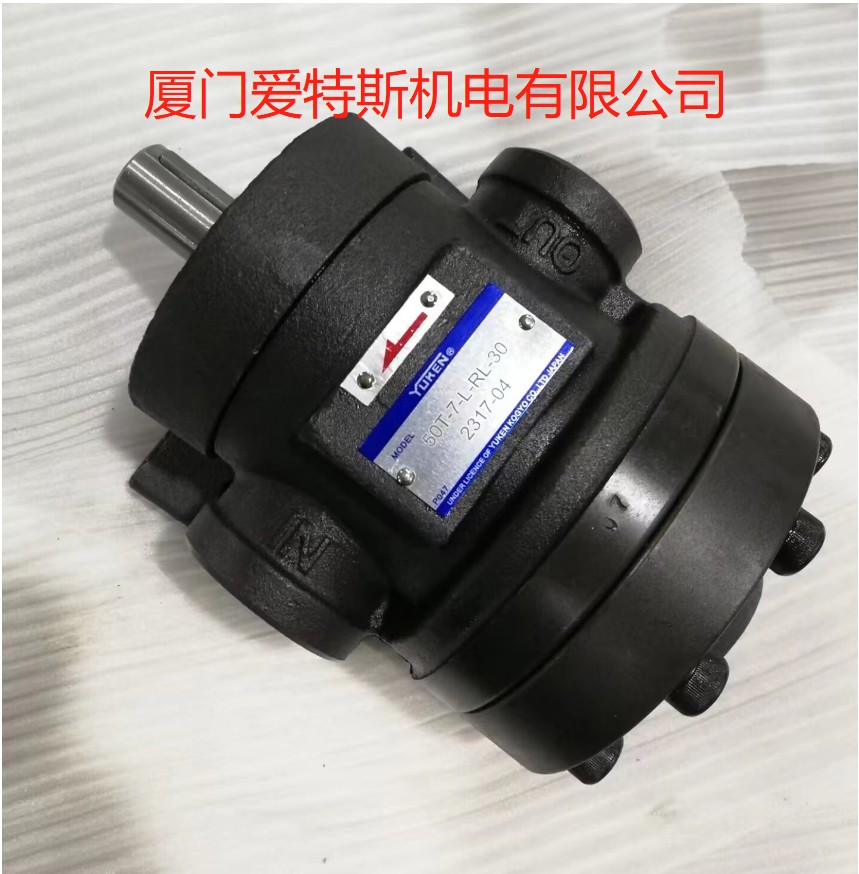

油研YUKEN液壓閥 液壓泵全系列

油研YUKEN葉片泵

SVPF-12-70-20  SVPF-12-35-20  SVPF-12-55-20

SVPF-12-20-20  SVPF-15-70-20  SVPF-15-35-20

SVPF-15-55-20  SVPF-15-20-20  SVPF-20-70-20

SVPF-20-35-20  SVPF-20-55-20  SVPF-20-20-20

SVPF-30-70-20  SVPF-30-35-20  SVPF-30-55-20

SVPF-30-20-20  SVPF-40-70-20  SVPF-40-35-20

SVPF-40-55-20  SVPF-40-20-20

SVPF-12-20-B-20  SVPF-12-35-B-20

SVPF-12-55-B-20  SVPF-12-70-B-20

SVPF-20-20-B-20 SVPF-20-35-B-20

SVPF-20-55-B-20 SVPF-20-70-B-20

SVPF-30-20-B-20 SVPF-30-35-B-20

SVPF-30-55-B-20 SVPF-30-70-B-20

SVPF-40-20-B-20 SVPF-40-35-B-20

SVPF-40-55-B-20 SVPF-40-70-B-20

油研YUKEN液壓閥 液壓泵全系列

油研YUKEN葉片泵

SVPDF-   SVPDF-

SVPDF-   SVPDF-

SVPDF-   SVPDF-

SVPDF-   SVPDF-

SVPDF-

S-PV2R2-41-F-RAA-41   S-PV2R2-47-F-RAA-41

S-PV2R3-76-F-RAA-41   S-PV2R3-85-F-RAA-41

S-PV2R4-136-F-RAA-41  S-PV2R4-153-F-RAA-41

具體實施方式】

[0012]下面結合附圖和【具體實施方式】對本實用新型作進一步說明。

[0013]如圖1-2所不，一種盾構機管片運輸系統，包括雙曲梁和起升機構9，雙曲梁包括第一直梁1、第二直梁3以及連接第一直梁I和第二直梁3的彎梁2，第一直梁I與彎梁2通過第一連接座4連接，彎梁2與第二直梁3通過第二連接座5連接，第一直梁1、第二直梁3、彎梁2采用工字鋼制作，雙曲梁底部固定有鏈條安裝墊板7，鏈條安裝墊板7上安裝有鏈條10，鏈條安裝墊板7外側設有擋邊6，雙曲梁下緣上安裝有通過鏈條10聯動的行走小車8，行走小車8上連接有起升機構9，起升機構9包括5t環鏈電動葫蘆和吊具橫梁。

[0014]使用時，通過起升機構9抓取并吊起管片后，由行走小車8沿雙曲梁移動運輸管片，運送到拼裝區域后通過起升機構9放下管片，完成管片的運輸。
