portant;">滄州禹拓管道裝備有限公司  直埋式真空保溫蒸汽管道內固定節由輸汽管、外套管、無機阻熱板、無機保溫材料、真空隔熱層等組成。在輸汽管的中部焊制兩塊內固定側板，將內固定主板置于兩塊內固定側板之間用螺栓鎖緊固定。為減小導熱損失，內固定主板與內固定側板之間用無機阻熱板做隔熱夾層。上述部件都封閉在由輸汽管和外套管所組成的真空保溫套管內，內固定主板的外圓端部露在外套管外，在內固定主板上留有通氣孔，它是連通兩側的真空，便于抽氣。輸汽管和外套管之間放置無機保溫材料并留出真空隔熱層。本實用新型的優點是采取蒸汽管道內固定的方法，利用外鋼套管的受熱溫度較低，熱伸縮量小，來固定蒸汽鋼管，同時解決了固定、減少熱橋和管道的防腐等問題。

portant;">直埋式真空保溫蒸汽管道內固定節，具有輸汽管(1)，外套管(2)，無機保溫材料(3)， 無機隔熱板(4)等，其特征是在輸汽管(1)上焊制兩塊內固定側板(5)，將內固定主板(6) 置于兩塊內固定側板(5)之間用螺栓(7)鎖緊，內固定主板(6)與內固定側板(5)之間用無機隔熱板(4)隔開，上述部件都封閉在由輸汽管(1)和外套管(2)所組成的真空保溫套管 內，內固定主板(6)的端部露在外套管(2)外，輸汽管(1)和外套管(2)之間放置無機隔熱板(4)并留出真空隔熱層(8)，外套管(2)的兩端用端護板(9)與輸汽管(1)密封。
portant;">執行標準
portant;">CJ/T200—2004《城鎮供熱預制直埋蒸汽保溫管技術條件》
portant;">CJ/T《城鎮供熱直埋蒸汽管道技術規程》
portant;">SY/T114-2000，SY/T115-2001《高密度聚乙烯聚氨酯發泡保溫鋼管》

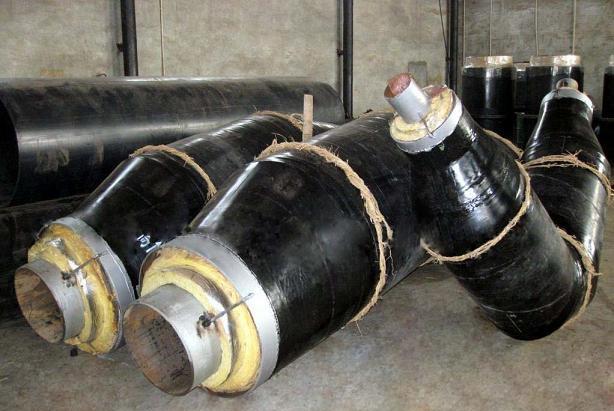

portant;">一種是由輸送介質的彎頭、防腐外套鋼管以及彎頭與外套鋼管之間填充聚氨酯組合而成。 保溫彎頭同直埋保溫管一樣的原理，是一種防水、防漏、抗?jié)B、抗壓和全封閉的埋設新技術，是直埋敷設技術在地下水位較高地區使用的一次較大突破。直埋管道的保護管的首要問題是嚴密防水的可靠性，此外要有良好的機械強度，保溫彎頭由于強度高采用高密度聚乙烯外套管與聚氨酯泡沫保溫層及內工作鋼管緊密結合，防水的密封性能可靠性十分高，另外，其耐高溫性能也是其它外保護管所不能比擬的。
portant;">結構機理
portant;">1、高密度聚乙烯防腐層：高密度聚乙烯管保護彎頭避免腐蝕物、植物腐蝕，延長管件的使用壽命。
portant;">支撐工作管并能承受一定的外部荷載，保證工作管正常工作。
portant;">2、聚氨酯泡沫層: 耐高溫、保證介質溫度，保證外護管表面保持常溫，內工作管件的保溫，
portant;">保證泡沫不被炭化。
portant;">3、工作鋼管：保證輸送介質正常流動。
portant;">材質一般有以下幾種：
portant;">碳鋼: ASTM/ASME A234 WPB、WPC
portant;">合金: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP911、15Mo3 15CrMoV、 35CrMoV
portant;">不銹鋼:ASTM/ASME A403 WP 304-304L-304H-304LN-304N
portant;">ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316Ti
portant;">ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
portant;">低溫鋼:ASTM/ASME A402 WPL3-WPL 6
portant;">高性能鋼: ASTM/ASME A860 WPHY 42-46-52-60-65-70
