廣告牌施工工藝及質量控制

1、基坑開挖時必須按規范要求放坡處理．以確施工和人員的安全。
基礎工程根據現場地形、地質條件。
基礎底面必須置于設計和地勘要求的持力層上。
經設計、監理、建設、施工及地勘等單位共同驗收合格，并形成地基分部工程質景驗收資料，方可進行基礎施工；

2、基坑開挖并完成驗槽后，必須立刻施工蟄層，地基土不得暴曬或水浸泡。
墊層砼達到設計強度后，應及時進行幕礎的施工．同時墊層砼必須經驗收含格．并有相應質量驗收文件，方可進行基礎施工；

3、按照設計及規范要求進行基礎施工。
吊放鋼筋骨架，并及時澆筑基礎混凝土，預埋錨固螺栓．鋪設基礎**部鋼筋加強網，在澆至設計標高時，其**面需用20mm厚l：3水泥砂漿找平。
然后加蓋螺栓定位及墊座鋼板。
待基礎混凝土養護到規定齡期。
需對預埋螺栓進行抗拔試驗，以確認螺栓的抗拔承載力是否滿足設計要求。
所有的原材料必須有相應的質量證明文件。
并經驗收合格。
方可進行鏹結構麓工；

4、鋼結構工程所有鋼結構構件的連接均采用焊接。
上部鋼結構均在工廠預制生產，預制必須嚴格按照設計及規范要求進行。
預制生產的公差必須控制在規范要求的范圍內。
當梁柱主骨架焊接完成．形成整體上部結構時．應做加載試驗．已驗證焊縫的質量和主骨架的強度。
鋼結構工廠生產的構件必須有相應質量證明文件，并經監理人員驗收合格方可進行吊裝。

5、廣告牌面板骨架和鍍鋅鐵皮面板拼接好后，可在地面直接掛焊到主骨架上，以便校正面板表面的不平整度，控制上部結構整體外觀效果。
吊裝定位廣告牌的立柱和上部結構在工廠制成后，運往現場進行整體對接。

6、在地面形成的整體廣告牌，可用兩臺吊車從**、底兩個吊位進行整體起吊安裝，在廣告吊裝就位后，用兩臺經緯儀從相互垂直的兩個方向進行糾斜、定位。
每個方向的垂直度宜控制在h／2000(h為廣告牌高度)以內，且小于20mm。

7、螺栓定位緊固后，宜在適當時機。
澆筑索混凝土密封，以防螺栓外露銹蝕。

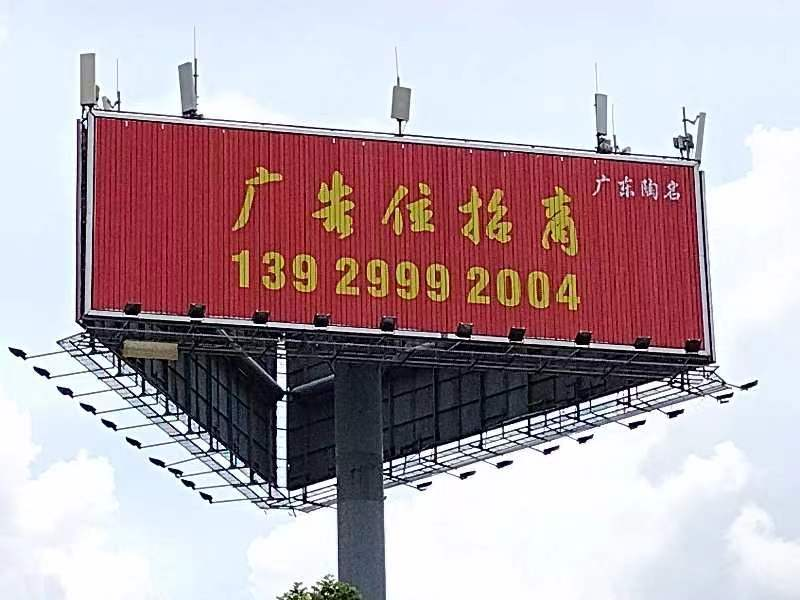

單立柱廣告牌檢測鑒定主要內容：

單立柱廣告牌鑒定主要依據《戶外廣告設施鋼結構技術規程》( CECS 148: 2003 ) 、《民用建筑性鑒定標準》(GB)等現行設計、施工規范,上部鋼結構檢測按《鋼結構工程施工質量驗收規范》(GB)所列項目及要求進行,較為明確,而基礎部分由于埋在地下,如何檢查其質量成為一個難點。
筆者根據多年經驗,談幾點已有單立柱廣告牌基礎檢查內容及方法。

⑴基礎驗算須地質資料,故如無地質勘探報告的應在廣告牌周邊進行補勘。

⑵基礎局部開挖檢查。
基礎型式主要有兩種:一種是平衡重力式,即上部荷載主要由大體積基礎及其上的覆土重力平衡,一般多用于場地開闊處,如公路旁農田、山坡處;另一種為灌注樁基礎,一般在施工場地受**采用,多用于市區廣告牌。
對**種基礎,可直接開挖量測基礎尺寸;通過鉆取混凝土芯樣進行抗壓強度試驗獲得基礎混凝土強度值;通過鋼筋掃描儀檢查配筋;查看基礎持力層情況,判斷其是否與設計或地質勘探報告要求相符。
大型廣告牌樁基礎深度一般**過5米,故較難開挖到樁底,檢測時根據現場條件確定開挖深度。
多數廣告牌樁基礎樁身較大彎矩出現在樁**下400mm～1000mm處,本次傾覆的廣告牌基礎即自樁**下660mm處破壞,故一般開挖深度應**過1米。
同樣通過鉆取混凝土芯樣進行抗壓強度試驗獲得基礎混凝土強度值,通過鋼筋掃描儀檢查基礎配筋。
本次傾覆的廣告牌如出事前進行局部開挖檢查,則可及時發現樁基礎混凝土存在的問題。
基礎局部開挖檢查時須注意開挖點須選在基礎受力較小方向,必要時**行計算,確保局部開挖不影響安全,而檢測完后須立即回填。

⑶地腳錨栓拉拔試驗。
廣告牌是通過預埋在基礎的地腳錨栓將上部荷載傳遞到基礎,故基礎對地腳錨栓的錨固能力至關重要。
地腳錨栓拉拔試驗是非破損試驗,操作簡便,速度快,費用少,能綜合反映基礎質量狀況,是基礎質量檢查中使用較多的一種手段。
建議將該試驗報告作為進行廣告牌基礎驗收時土建施工單位必須提交的技術文件之一。
本次傾覆的廣告牌錨栓與灌注樁中縱向主筋焊接,傾覆過程鋼筋被拔出。
受拉側鋼筋外表無縮徑現象,從破壞截面截取的鋼筋其拉力試驗延性較好,有明顯的屈服臺階及屈服點,說明傾覆過程受拉側鋼筋未產生明顯塑性變形,受拉側鋼筋在廣告牌破壞過程其截面應力未**過屈服點,基礎對鋼筋的錨固作用相當小。
該廣告牌如進行地腳錨栓拉拔試驗,則在較小荷載下錨栓即被拔出,不能滿足承載要求,必須進行處理,則完全可以避免事故發生。

⑷多樁基礎廣告牌立柱位于承臺中心,此時可對灌注樁進行鉆芯法檢測,了解樁身完整性,混凝土強度及樁底持力層情況。
單樁基礎立柱位于灌注樁中心,此時不易采用鉆芯法檢測。

⑸荷載試驗。
通過施加水平力,使得立柱根部彎矩達到設計彎矩值。
中小廣告牌可以采用荷載試驗對立柱及基礎工作性能進行檢測,但對大型廣告牌,由于須施加較大荷載而不易采用。
需特別提出的是,廣告牌使用期間經歷的臺風可作為了解其工作性能的一個方法,但不能將其作為判斷廣告牌是否合格的標準。
廣告牌結構安全性鑒定必須由有資質單位按國家規范進行,鑒定報告須包括現場檢測數據、結構計算數據、安全性分析評定結果及整改建議等。
檢測數據含結構、構件截面尺寸,基礎開挖情況,錨栓數量、直徑及拉拔試驗報告,焊縫外觀質量、焊腳尺寸,對接焊縫特別是立柱與底板連接焊縫的超聲波探傷報告等。
結構計算數據須包括上部結構計算及基礎驗算各參數取值和結果。

廣告牌檢測鑒定的相關規定：

1、變形規定

1.1落地式廣告牌鋼結構，在風荷載(標準值)作用下，結構**點的水平位移不應**過該點離地高度的1/100，棟梁的容許度為L/150（L為棟梁跨度）。

1.2墻面式廣告牌鋼結構，在風荷載(標準值)作 用下，懸臂梁的容許撓度為L／150(L為懸臂長度)。
  “
1.3屋頂式廣告牌鋼結構，在風荷載（標準值）作用下，立柱和橫梁的容許變形和落地式廣告牌鋼結構要求相同
2、基礎和連接部件的設計   。

2.1戶外廣告牌的地基與基礎設計，除本標準有特 殊規定外，可采用GB 50007.
2.2戶外廣告牌的基礎應避開地下管線，其間距必 須滿足有關管線安全距離的規定。

2.3落地式廣告牌基礎選型。
應根據建設場地土的 條件和結構的要求確定。
地基、基礎均應進行強度計算（包括抗.抗拔、抗彎和抗傾覆)。
必要時還應進行地基抗滑穩定驗算。

2.4當基礎處于地下水位以下時。
應考慮地下水對基礎及覆的浮力作用，并確定地下水對基礎有無侵蝕性及進行相應的防侵蝕處理。

2.5當?shù)鼗能浫跬翆虞^深厚，上部荷載大而集中， 采用淺基礎已不能滿足落地式廣告牌結構對南基載力和變形要求時可考慮地基處理或采用樁基礎。
樁基礎計算可按JGJ 94的規定進行
2 .6廣告牌鋼結構與混凝土結構之間應采用**預埋件連接，嚴禁采用摩擦型膨脹螺栓錨固。
當確無條件設置**預埋件時，應采取其他的連接措施,但必須通過受力計算與試驗驗證，以確保安全。

2. 7對于附設在樓面和墻面上的廣告牌鋼結構，當采用螺栓或焊縫與原房屋結構連接時，應對連接螺栓或焊縫按結構整體抗傾覆進行計算。
螺栓或焊縫的計算應力不應大于承載力設計值的75％。

3、廣告牌與墻面的連接部件
3 .1 墻面廣告牌應附設在房屋或構筑物的墻面上,應確定或驗算房
屋或構筑物墻面能地承受廣告牌傳遞的力，并有必要的安全儲備。

3. 2墻面廣告牌連接部件可用焊接、螺栓或錨栓與墻面的柱或梁
中的預埋件連接，也可采用質量合格的化學錨栓和植筋連接，嚴禁采用
摩擦型膨脹錨栓連接。

3.3墻面廣告牌連接部件與房屋或構筑物墻面的連接，應按正常內力的2．0倍驗算安全性，且應采取措施嚴防高空墜物。

3.4 支承螺栓或錨栓的混凝土埋置深度應達到(30～40)d(d為螺栓直徑)，錨栓的安裝應滿足所用產品的技術要求。
當埋置深度不夠時，應采取螺栓對穿夾板的連接方式，同時還應有足夠厚度的混凝土保護層。

4、廣告牌與屋頂?shù)倪B接部件
4 .1屋頂廣告牌連接部件的布置應與屋頂柱網布置相協調，應能直接承擔廣告牌結構傳來的壓力、拔力和剪力。

4 .2屋頂廣告牌可用焊接、螺栓或錨栓與屋頂梁或柱中的預埋件連接，并應地將廣告牌支座承受的荷載分散傳遞至下部結構。

4. 3屋頂廣告牌的連接部件嚴禁采用摩擦型膨脹螺栓連接，可采用質量合格的化學錨栓和植筋連接。
