portant;">portant;">滄州禹拓管道裝備有限公司  彈簧支吊架是用于電廠汽水管道或鍋爐設備、在運轉中產生熱位移及其設備設備上。根據管道受力狀況核算判定的彈簧支吊架工作和熱位移懇求，本廠將彈簧支吊架按照計劃荷載進行整定：即彈簧預壓并所定冷態荷載方位上；一起標上冷態時的理論理論工作方位。
portant;">管道支吊架組對與焊接應嚴峻按計劃圖紙規范進行，未經許可不得隨意改動支吊架的型式與規范。 關于一些特殊的支吊架，如抱箍、吊桿等可利用現場條件計劃胎具進行預制。

portant;">portant;">支吊架下料
portant;">板材的下料：根據所需的規范、規范、數量先在板材上劃線，懇求劃線規范準確，盡可能運用剪板機剪切，若運用半自動氧乙que 切開，下料后將鋼板上的毛刺拾掇潔凈，并用記號筆標好規范，分類擺放，以備組對。
portant;">管材的下料：關于DN≤80mm的鋼管應運用無齒鋸進行切開，關于大口徑的碳鋼管材運用氧乙que 切開器進行切開，切開時應思考切開余量。 關于不銹鋼資料，有必要運用機械方法或等離子切開機進行切開，切開后應將毛刺、熔渣、飛濺等根除潔凈。
portant;">一、主要技術特點
portant;">額定載荷：123N364120N
portant;">位移：50400mm
portant;">允許現場荷載調節量:10％
portant;">二、主要技術參數
portant;">恒力彈簧支吊架用機械或輔助彈簧補償由動摩擦和制造偏差等因素造成載荷偏差的。恒力彈簧支吊架在上下位移的整個行程范圍內的規定載荷離差（包括摩擦力）不大于6％。向下位移時荷載的讀數和向上位移時荷載的最小讀數與規定載荷的離差也均應在6％以內。
portant;">三、工作原理
portant;">用于各種管道安裝，使一些冷熱管道在工作運行中產生的膨脹位移和振幅吸收和緩沖，并能夠限制或允許管道在設計值內的膨脹位移，以保證管道和設備的運行安全。恒力彈簧支吊架就是運用杠桿原理，實現彈簧支吊架在管道膨脹產生位移的時候，給管道施以載荷變化率在5％以內的力，以支撐或懸吊住管道。

portant;">根據力矩平衡原理設計。在規定的負載位移范圍內，負載力矩和彈簧力矩始終保持平衡。因此，用恒吊支撐的管道和設備發生位移時，可以獲得恒定的支承力，不會給管道和設備帶來附加應力。恒吊一般用于需要減少位移應力的地方，如電站鍋爐本體，發電廠的汽、水、煙風管及燃燒器等懸吊部分，以及石油化工設備和其它需要減少位移應力的地方。
portant;">基本信息編輯
portant;">用途和適用范圍：
portant;">本標準適用于位移范圍為VS(0～180mm)、TD（0～120mm）、載荷范圍為154～217384N、使用溫度范圍-20℃～200℃的可變彈簧支吊架。
portant;">2結構形式和型號表示方法編輯

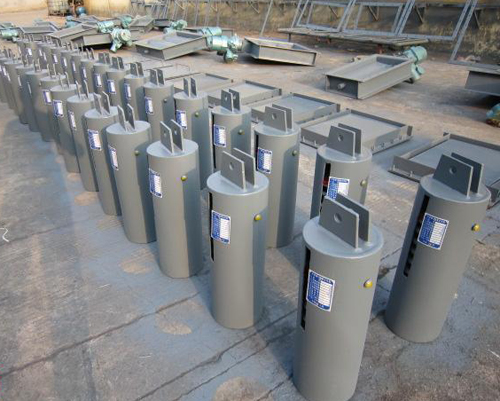

portant;">可變彈簧支吊架主要由圓柱螺旋彈簧、位移指示板、殼體及松緊螺母等零件組成。
portant;">可變彈簧支吊架按安裝方式的不同，分為A、B、C、D、E、F、G七種型式。
portant;">A型----上螺紋懸吊型；
portant;">B型----單耳懸吊型；
portant;">C型----雙耳懸吊型；
portant;">D型----上調節擱置型；
portant;">E型----下調節擱置型；
portant;">F型----支撐擱置型；
portant;">G型----并聯懸吊型；
