?滄州禹拓管道裝備有限公司  采用熱煨彎管時，不論管徑大小，一律按規(guī)定裝干燥的細(xì)砂。加熱銅管應(yīng)用術(shù)炭作燃料，加熱鋁管應(yīng)先用焦炭打底，上面鋪木炭以調(diào)節(jié)溫度。存加熱過程中應(yīng)關(guān)閉鼓風(fēng)機(jī)．并不斷轉(zhuǎn)動管子，防止溫度過高使管熔化。采用高合金鋼管或有色金屬管制作彎管，宜采用機(jī)械方法，當(dāng)充砂制作彎管時，不得用鐵錘敲擊。鉛管加熱制作彎管時，不得充砂。除制作彎管溫度自始至終保持在900℃以上的情況外，壁厚大于19mm的碳素鋼管制作彎管后，應(yīng)按規(guī)定進(jìn)行熱處理按規(guī)定，中、低合金鋼管進(jìn)行熱彎時，對公稱直徑大或等于是100mm或壁厚大于或等于是13mm的，應(yīng)按設(shè)計文件的要求進(jìn)行完全退火，正火加回火或回火處理。中、低合金鋼管進(jìn)行冷彎時，對公稱直徑大于或等于100mm，或壁厚大于或等于13mm的，A234 WPB材質(zhì)彎管，應(yīng)按規(guī)定要求進(jìn)行熱處理。奧氏體不銹鋼管制作的彎管，可不進(jìn)行熱處理，當(dāng)設(shè)計文件要求熱處理時，應(yīng)按設(shè)計文件規(guī)定進(jìn)行.

??鍍鋅彎管是彎管中的一種是將彎管的表面鍍上一層鋅料，提高彎管的耐腐蝕性能。鍍鋅彎管分熱鍍鋅和電鍍鋅兩種，熱鍍鋅鍍鋅層厚，電鍍鋅成本低，表面不是很光滑。鍍鋅彎管分冷鍍管、熱鍍管，前者已被禁用，后者還被提倡暫時能用。主要用以輸油、輸氣、輸液等，在飛機(jī)及其發(fā)動機(jī)上更占有相當(dāng)重要的地位。
?? 熱煨厚壁彎管彎曲前的注意事項：1.彎管在彎制前應(yīng)驗證鋼管的鋼號，鋼管直徑和壁厚是否符合相應(yīng)的鋼管技術(shù)標(biāo)準(zhǔn)及設(shè)計要求。2.合金鋼彎制前應(yīng)進(jìn)行光譜分析和硬度試驗。??3.鋼管在彎制前應(yīng)作宏觀檢查，外觀質(zhì)量應(yīng)符合DL5031的相關(guān)規(guī)定。經(jīng)檢查發(fā)現(xiàn)有重坡，裂紋，劃痕，凹坑等局部缺陷的鋼管，應(yīng)逐步修磨直至缺陷完全消除，修磨后的鋼管實際壁厚仍應(yīng)符合相應(yīng)的鋼管技術(shù)標(biāo)準(zhǔn)要求；?16Mn為低合金高強(qiáng)度結(jié)構(gòu)鋼:含碳量為0.1%-0.25%,加入主要合金元素錳、硅、釩、鈮和鈦等;它的含合金總量<3%。按強(qiáng)度分為300MPa、350MPa、400MPa和450MPa等4個別。主要有Q295、Q345、Q390、Q420、Q460。"Q"是屈服的"屈"字的漢語拼音大寫字頭，其后數(shù)字為該牌號小屈服點(σs)值，其后的符號是按照該鋼雜質(zhì)元素(硫、磷)含量由高到低并伴隨碳、16Mn高壓厚壁彎管的剛性較好，適用于壓力p≤4MPa的場合;16Mn高壓彎管，剛性較大，適用于壓力較高、溫度較低的場合。

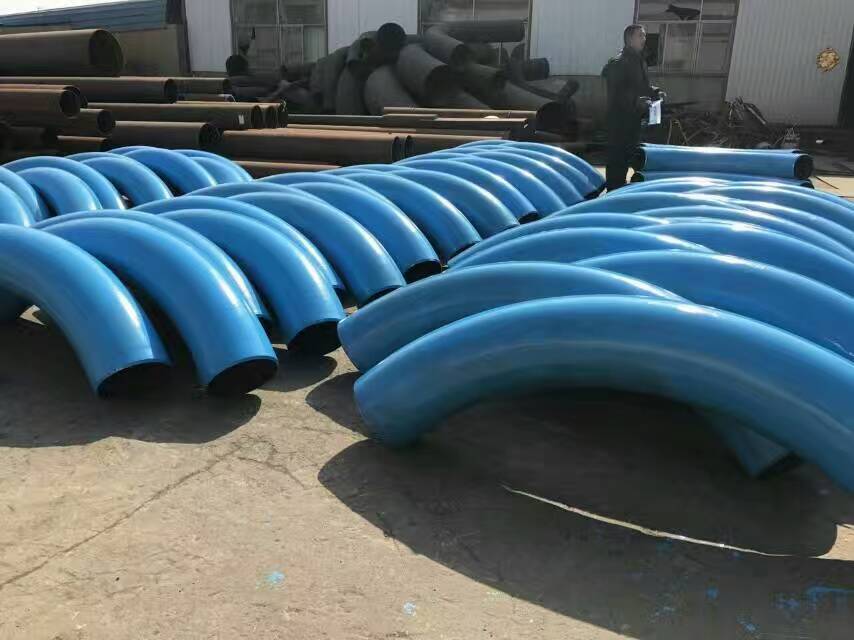

厚壁彎管

      厚壁熱煨彎管工藝評定：1.彎管加工企業(yè)應(yīng)進(jìn)行大口徑熱煨彎管工藝評定。2.彎管工藝評定應(yīng)按DL/T515和SY/T5257的規(guī)定進(jìn)行。3.彎管加工工藝應(yīng)由具備資質(zhì)的三方檢驗機(jī)構(gòu)進(jìn)行見證；16Mn熱煨厚壁彎管生產(chǎn)廠家產(chǎn)品涉及范圍廣泛：大型大口徑系列、不銹鋼系列、碳鋼系列、合金鋼系列、防腐保溫系列鍍鋅襯塑系列、國標(biāo)非標(biāo)、美標(biāo)、德標(biāo)、俄標(biāo)、日標(biāo)電廠用電標(biāo)船用船標(biāo)化工標(biāo)準(zhǔn)系列，我廠產(chǎn)品主要還有：碳鋼彎管、合金鋼彎管、不銹鋼彎管、厚壁彎管、電廠用彎管、異型彎管、中頻彎管、無縫彎管熱煨90度彎管。?熱煨厚壁彎管當(dāng)電接排A、B、C聯(lián)接時，加熱感應(yīng)器聯(lián)接于中頻變壓器付邊（N2+N3）兩端，保溫感應(yīng)器由電接排接C短接，這種組合加熱感應(yīng)器獲得功率。保溫感應(yīng)器獲得功率較小，其功率大小可利用電接排C的機(jī)械尺寸調(diào)整。（電接排C的電流密度及導(dǎo)電截面小于保溫感應(yīng)器的電流密度和截面時，保溫感應(yīng)器上就有電流流過）這種狀態(tài)較適宜于中，小口徑管彎頭的生產(chǎn)應(yīng)用

彎管制作及熱處理工藝
①彎管彎制加熱溫度：≤900℃
②冷卻方式：強(qiáng)迫風(fēng)冷
③彎制完成后熱處理：980℃一1020℃正火，保溫時間按壁厚每毫米1分鐘計，但不小于20分鐘，720℃一760℃回火，臺車式爐大于2小時。
中頻彎管的特點
針對中頻彎管的特點這個話題，我們查閱了很多資料,憑借我們多年對中頻彎管,碳鋼大小頭,高壓三通,高壓法蘭,沖壓彎頭生產(chǎn)經(jīng)驗,對中頻彎管的特點有自己獨道的見解。

國標(biāo)厚壁彎管      國標(biāo)熱煨厚壁彎管生產(chǎn)廠家，河北禹拓真情為你提供*質(zhì)的產(chǎn)品,合理的價格,90度推制彎管生產(chǎn)廠家期待您的到來,來視察,來洽談,來與我們交朋友.彎管是指軸線發(fā)生彎曲的管子。中頻熱彎制是一種在中頻彎管機(jī)上進(jìn)行的工廠化彎管工藝，這種彎管采用的在管子斷面上局部電磁感應(yīng)加熱的工藝。由于中頻感應(yīng)加熱彎制*能適應(yīng)各種管徑、壁厚與材質(zhì)的鋼管彎制，且因其具有穩(wěn)定的產(chǎn)品質(zhì)量保證而被廣泛采用，現(xiàn)已成為火電廠管道彎制的主要方式。
厚壁熱煨彎管加工技術(shù)要求1.每端應(yīng)有直管段，直管段長度一般不應(yīng)小于管子的外徑。對于感應(yīng)加熱彎管，推薦的直管段長度應(yīng)符合相關(guān)標(biāo)準(zhǔn)。2.彎管時，管子不應(yīng)與腐蝕性介質(zhì)或有害物質(zhì)接觸。3.應(yīng)按評定合格的彎管工藝進(jìn)行彎管，不應(yīng)彎制評定范圍以外的鋼管。4.熱彎推薦的加熱溫度及冷卻應(yīng)符合相關(guān)標(biāo)準(zhǔn)；16MN厚壁彎管加工流程。由于不銹鋼材質(zhì)的粘性較高，斷屑性能差，因此在攻絲過程中容易出現(xiàn)不銹鋼彎管內(nèi)螺紋加工方法切屑刮傷工件螺紋或絲錐崩刃等現(xiàn)象，影響加工效率和螺紋質(zhì)量。為了延長絲錐使用壽命，提高螺紋加工質(zhì)量，應(yīng)注意以下要點。
