深圳市戶外廣告牌結構質量安全檢測單位

廣告牌安全檢測評估報告項目實例分析:

本公司接受業主委托，對該廣告牌進行結構檢測，檢測內容包括：構件尺寸、涂層厚度，焊縫質量，傾斜、結構體系檢查。
該檢測為廣告牌安全使用提供有關數據，并提出整改意.
   廣告設置者對廣告設施負有安全管理責任，應當定期進行安全檢查，加強維護，保證其牢固安全；遇大風等惡劣天氣，應當采取安全防范措施。
設置期間設置人應當按照有關安全技術標準的規定每年定期進行安全檢測，并向市安全生產監督管理部門、市建設規劃行政主管部門和市市容行政主管部門提交安全檢測報告；對安全檢測不合格的 廣告牌安全檢測就要使用一定的儀器、設備、工具等技術手段，對廣告牌結構已經原材料的外觀或內部的物理性能、化學性能等進行測試，并對檢測數據進行加工、處理、分析。

    既有對廣告牌結構性能檢測的目的，簡而言之，就是為廣告牌結構的性鑒定及建筑物的維修、加固、改造提供必要的技術參數。

    結構檢測是既有建筑物鑒定與加固改造工作的一項重要內容，也是該項工作的基礎。
沒有檢測的數據，則鑒定與加固改造工作也難以順利實施戶外廣告設施，設置人應當立即整修或者拆除。

2、檢測內容如下：
 1.  調查廣告牌的結構特點、結構布置與構造情況等。

 2.   全面檢測廣告牌的結構、外觀和設備的完損程度，分析損壞原因。

 3.   檢測廣告牌的桿件與鋼柱的變形情況。

 4.   根據委托方提供的圖紙對廣告牌構件的截面尺寸進行復核。

 5.    檢測廣告牌桿件連接節點焊縫和廣告牌錨栓連接情況。

 6.   根據廣告牌結構的材料力學性能，按現有荷載使用情況及結構體系，建立合理的計算模型，驗算廣告牌的承載力。

 7.   根據相關規范標準結合現場的檢測數據及計算分析結果，對廣告牌進行安全性評估，并根據檢測結果提出合理建議。

 出具*的安全性檢測評估報告
 *的廣告牌安全檢測資質，多年廣告牌檢測經驗的工程師檢測，業內中較低的檢測收費，**廣告牌安全檢測評估報告的*性和法律效力，同時也給廣大客戶打來了真正的方便、快捷、和實惠。

關于廣告牌荷載鑒定：

1、作用在戶外廣告牌結構上的荷載分為*荷載和可變荷載。

1.1*荷載有結構自重、附著自重、水浮力、落地廣告牌的土重、土壓力或地基變形對結構承載力的影響。

1.2可變荷載有風荷載、裹冰荷載、常遇地震作用荷載、雪荷載、安裝或檢修荷載、溫度變化等。

2、作用在戶外廣告牌上的荷載應按GB 50009的規定采用。

3、戶外廣告牌的設計，應根據可能同時出現的作用荷載，選擇下列荷載組合：

a)組合Ⅰ：可變荷載與*荷載的組合。

b)組合Ⅱ：施工階段，應根據可能出現的施工荷載（如結構自重、腳手架、材料機具、人群、風力等）進行組合。

c)組合Ⅲ：重力荷載與地震作用荷載相組合。

4、水浮力的計算應符合下列要求

4.1位于透水性地基上的廣告牌基礎，當驗算穩定時，應采用設計水位的浮力；當驗算地基應力時，僅考慮低水位的浮力，或不考慮水的浮力。

4.2基礎嵌入不透水性地基時，可不考慮水的浮力。

4.3當不能肯定地基是否透水時，應以透或不透水兩種情況于其他荷載組合，取其較不利者

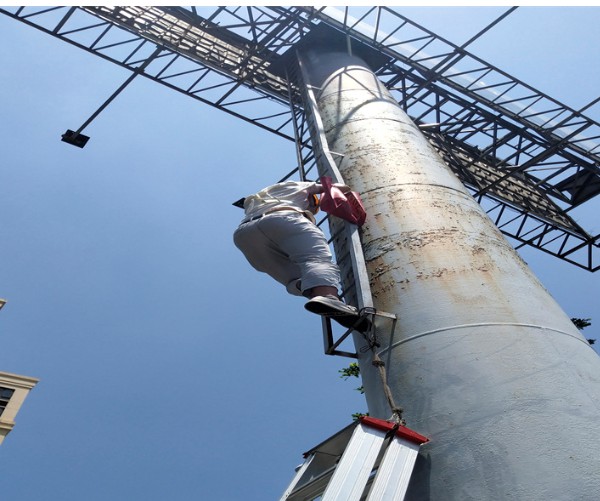

單立柱廣告牌檢測鑒定

單立柱廣告牌鑒定主要依據《戶外廣告設施鋼結構技術規程》( CECS 148: 2003 )、《民用建筑性鑒定標準》(GB)等現行設計、施工規范,上部鋼結構檢測按《鋼結構工程施工質量驗收規范》(GB)所列項目及要求進行,較為明確,而基礎部分由于埋在地下,如何檢查其質量成為一個難點。
筆者根據多年經驗,談幾點已有單立柱廣告牌基礎檢查內容及方法。

⑴基礎驗算須地質資料,故如無地質勘探報告的應在廣告牌周邊進行補勘。

⑵基礎局部開挖檢查。
基礎型式主要有兩種:一種是平衡重力式,即上部荷載主要由大體積基礎及其上的覆土重力

平衡,一般多用于場地開闊處,如公路旁農田、山坡處;另一種為灌注樁基礎,一般在施工場地受**采用,多用于市區廣告牌。
對**種基礎,可直接開挖量測基礎尺寸;通過鉆取混凝土芯樣進行抗壓強度試驗獲得基礎混凝土強度值;通過鋼筋掃描儀檢查配筋;查看基礎持力層情況,判斷其是否與設計或地質勘探報告要求相符。

大型廣告牌樁基礎深度一般**過5米,故較難開挖到樁底,檢測時根據現場條件確定開挖深度。
多數廣告牌樁基礎

樁身較大彎矩出現在樁**下400mm～1000mm處,本次傾覆的廣告牌基礎即自樁**下660mm處破壞,故一般開挖深度應**過1米。
同樣通過鉆取混凝土芯樣進行抗壓強度試驗獲得基礎混凝土強度值,通過鋼筋掃描儀檢查基礎配筋。
本次傾覆的廣告牌如出事前進行局部開挖檢查,則可及時發現樁基礎混凝土存在的問題。
基礎局部開挖檢查時須注意開挖點須選在基礎受力較小方向,必要時**行計算,確保局部開挖不影響安全,而檢測完后須立即回填。

⑶地腳錨栓拉拔試驗。
廣告牌是通過預埋在基礎的地腳錨栓將上部荷載傳遞到基礎,故基礎對地腳錨栓的錨固能力至關重要。
地腳錨栓拉拔試驗是非破損試驗,操作簡便,速度快,費用少,能綜合反映基礎質量狀況,是基礎質量檢查中使用較多的一種手段。
建議將該試驗報告作為進行廣告牌基礎驗收時土建施工單位必須提交的技術文件之一。
本次傾覆的廣告牌錨栓與灌注樁中縱向主筋焊接,傾覆過程鋼筋被拔出。
受拉側鋼筋外表無縮徑現象,從破壞截面截取的鋼筋其拉力試驗延性較好,有明顯的屈服臺階及屈服點,說明傾覆過程受拉側鋼筋未產生明顯塑性變形,受拉側鋼筋在廣告牌破壞過程其截面應力未**過屈服點,基礎對鋼筋的錨固作用相當小。
該廣告牌如進行地腳錨栓拉拔試驗,則在較小荷載下錨栓即被拔出,不能滿足承載要求,必須進行處理,則完全可以避免事故發生。

⑷多樁基礎廣告牌立柱位于承臺中心,此時可對灌注樁進行鉆芯法檢測,了解樁身完整性,混凝土強度及樁底持力層

情況。
單樁基礎立柱位于灌注樁中心,此時不易采用鉆芯法檢測。

⑸荷載試驗。
通過施加水平力,使得立柱根部彎矩達到設計彎矩值。
中小廣告牌可以采用荷載試驗對立柱及基礎工作性能進行檢測,但對大型廣告牌,由于須施加較大荷載而不易采用。
需特別提出的是,廣告牌使用期間經歷的臺風可作為了解其工作性能的一個方法,但不能將其作為判斷廣告牌是否合格的標準。
廣告牌結構安全性鑒定必須由有資質單位按國家規范進行,鑒定報告須包括現場檢測數據、結構計算數據、安全性分析評定結果及整改建議等。
檢測數據含結構、構件截面尺寸,基礎開挖情況,錨栓
